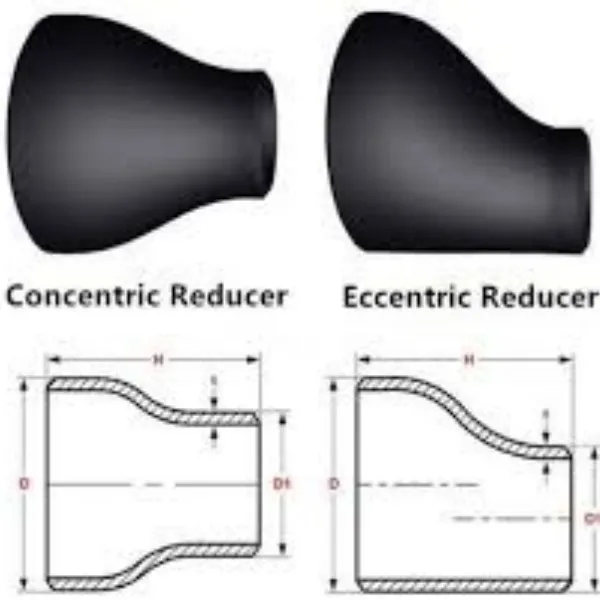

Redusè a ekssantrik
ASME B16.9 se spesifikasyon estanda pou ekipman soude bou ki kouvri BW konsantrik ak inik redukteur, koud ak Tee. Ranje dimansyon yo soti nan 3/4 "a 24" nan kalite san pwoblèm.
Konpare ak yon kòn ki gen fòm Fitting ki elaji oswa diminye dyamèt la, li pa simetrik sou liy sant. Tou de nan yo disponib nan asye kabòn, asye alyaj, asye pur ak itilize nan sistèm tiyo pou diminye dyamèt la soti nan yon gwosè nan pi gwo oswa ti gwosè.
Buttwelding Fittings yo itilize nan yon sistèm kanalizasyon pou chanje direksyon oswa fonksyon medya yo, pou branche, redwi gwosè tiyo oswa tache ekipman oksilyè. Yo disponib nan plizyè kalite tankou koud, tee, bouchon, redukteur inik, bout souch ak oelt, ki pwodui nan fòm frèt ak cho ki baze sou spesifikasyon ASTM A403 ak ASTM A234.
ASTM A403 WP304 & 316 Nerjaveèi asye tiyo Fittings
Spesifikasyon ASTM A403 kouvri klas komen asye pur WP304 & WP316 ki itilize pou tiyo presyon. Kliyan bezwen endike kalite san pwoblèm oswa soude pandan y ap achte kalite ekipman klas, tankou redukteur inik, buttwelding Tee & kwa, koube tiyo asye ak koud.
ASTM A234 Kabòn Steel ak Alloy Steel tiyo Fittings
Espesifikasyon sa a kouvri ASTM A234 asye kabòn ak ekipman asye alyaj nan konstriksyon semaless ak soude pa estanda ASME B16.9. Fitting redukteur inik sa yo se pou itilize nan tiyo presyon ak nan fabrikasyon veso presyon pou sèvis nan tanperati modere ak ki wo.
Espesifikasyon Fitting BW ekssantrik redukteur
| Gwosè Range | 3/4" - 60" / DN20 - 1500 |
| Orè epesè | SCH {0{0}} SCH 80, SCH 160, XXS |
| Amerik Standard | ANSI / ASME B16.9 / MSS SP 43 |
| Japon estanda | JIS B2311/2312/2313 |
| Almay estanda | DIN2605/2615/2616/2617 |
| Estanda Ewòp | EN10253 |
| Kabòn Steel | Q235, 20 #, 35 #, 45 #, 20G, ASTM A234 WPB/WPC |
| Ba Tanperati Kabòn Steel | Q345B% 2c 16MN, ASTM A420 WPL6 |
| Pipeline Steel | ASTM A860 WPHY 42/46/56/60/65 |
| Alyaj Asye |
ASTM A234 WP11 / WP12 / 5 5 2f WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5} |
| Nerjaveèi asye | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |
ASME B16.9 Dimansyon redukteur eksantrik
| enpè | ENPÈ | FEN END |
| NPS | NPS | H |
| 3/4 | 3/8 - 1/2 | 38 |
| 1 | 1/2 - 3/4 | 51 |
| 1 1/4 | 1/2 - 1 | 51 |
| 1 1/2 | 1/2 - 1 1/4 | 64 |
| 2 | 3/4 - 1 1/2 | 76 |
| 2 1/2 | 1 - 2 | 89 |
| 3 | 1 1/4 - 2 1/2 | 102 |
| 4 | 2 - 3 1/2 | 102 |
| 5 | 2 - 4 | 127 |
| 6 | 2 1/2 - 5 | 140 |
| 8 | 3 1/2 - 6 | 152 |
| 10 | 4 - 8 | 178 |
| 12 | 5 - 10 | 203 |
| 14 | 6 - 12 | 330 |
| 16 | 6 - 14 | 356 |
| 18 | 8 - 16 | 381 |
| 20 | 10 - 18 | 508 |
| 22 | 12 - 20 | 508 |
| 24 | 12 - 22 | 508 |
| 26 | 12 - 24 | 610 |
| 28 | 14 - 26 | 610 |
| 30 | 14 - 28 | 610 |
| 32 | 20 - 30 | 610 |
| 34 | 22 - 32 | 610 |
| 36 | 22 - 34 | 610 |
| 38 | 24 - 36 | 610 |
| 40 | 28 - 38 | 610 |
| 42 | 28 - 40 | 610 |
| 44 | 32 - 42 | 610 |
| 46 | 34 - 44 | 711 |
| 48 | 36 - 46 | 711 |
| 52 | 40 - 48 | 711 |
| 56 | 40 - 52 | 711 |
| 60 | 44 - 56 | 711 |
Nòt
1) Anplis estanda mansyone anwo yo, estanda GB/T 10752 SH 408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 etc.are tou aplike.
2) Pou redukteur konsantrik ak inik ak gwosè ki pi gwo pase sa ki nan lis nan tablo ki anwo a, yo pral apwovizyone sijè a gwosè yo te dakò pa achtè ak manifakti oswa selon gwosè manifakti a.
