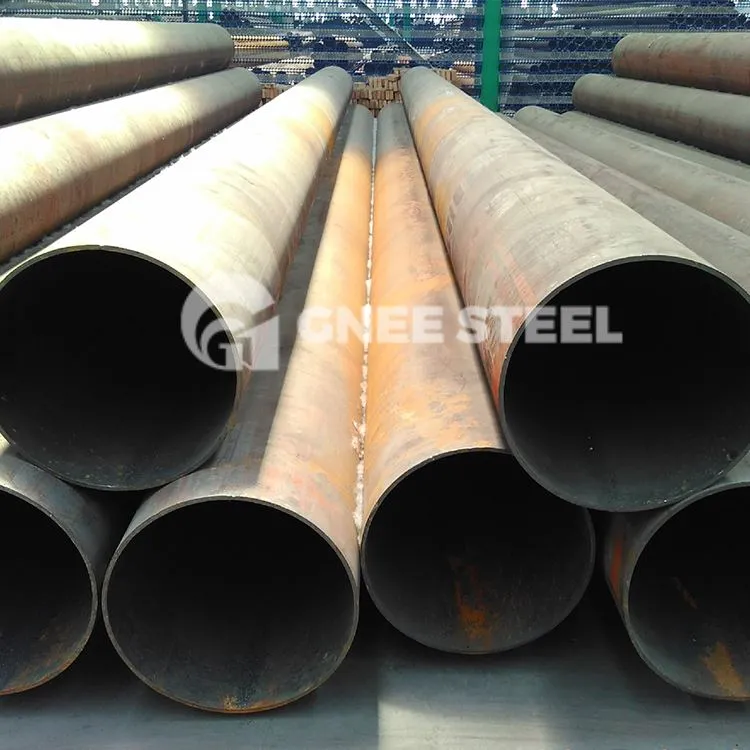

ASTM A178 ERW Tib

Rezistans soude se yon pwosesis pou soude lè w aplike presyon nan yon elektwòd apre yo fin rasanble soude yo, lè l sèvi avèk chalè rezistans ki te pwodwi pa pasaj kouran elektrik nan sifas kontak jwenti yo ak zòn vwazen yo.

• Estanda: ASTM a178 (ASME Sa178)

Klas: Klas A Klas C Klas D

Gwosè: OD 1/2in-5pous (12.{7-127mm)

Epesè miray: {{0}}.035in{-0.360in (0.{9-9.1mm)

• Konpozisyon chimik ASTM A178

% eleman	ASTM A178 Gr A / SA178A	ASTM A178 Gr C / SA178C	ASTM A178 Gr D / SA178D
	Low kabòn asye	Mwayen Kabòn Steel	Manganess Steel
C	0.06-0.18	0.35 Max	{{0}.27 Max
Mn	0.27-0.63	0.80 Max	1.00-1.50
P	0.035	0.035	0.030
S	0.035	0.035	0.015
sizo	...	...	0.10 Min.

• Pwopriyete mekanik ASTM A178

Atik	ASTM A178 Gr A / SA178A	ASTM A178 Gr C / SA178C	ASTM A178 Gr D / SA178D
Fòs rupture, min, ksi [MPa]	47[325]	60[415]	70[485]
Fòs sede, min, ksi [MPa]	26[180]	37[255]	40[275]
Elongasyon nan 2 pous oswa 50mm, min, %	35	30	30
Pou tès band longitudinal yon dediksyon pou	1.50A	1.50A	1.50A
Chak 1⁄32-pous[0.8mm] diminye epesè miray anba a 5⁄16in. [8mm]
Soti nan elongasyon minimòm debaz nan pwen pousantaj sa yo dwe fèt

• Dyamèt deyò ak Mi Tolerans epesè nan tib ASTM A178

Deyò Dyamèt tol		Epesè miray tol
OD <50	�% b10.05mm	S <4mm	±12.5%
OD > 50	±1%	4--20mm	+15/-12.5%
		S Pi gran pase oswa egal a 20mm	±12.5%

Kalite soude rezistans

1. tach soude
Tach soude reyini nan yon jwenti Wis, ak bourade ant de elektwòd yo, itilize nan chalè rezistans fonn metal debaz la, fòmasyon nan soude jwenti rezistans metòd soude. Soude tach yo ta dwe itilize pou soude plak mens.
Pwosesis soude tach:
(1) pre-presyon, asire bon kontak ak pyès la.
(2) pouvwa, se konsa ke fòmasyon soude nwayo ak bag plastik.
(3) rupture forge, se konsa ke nwayo a fonn nan presyon an anba aksyon an kontinyèl nan refwadisman kristalizasyon, fòmasyon nan tisi dans, pa gen kontraksyon, fant nan jwenti yo soude.
2. Couture soude
Se Couture soude reyini nan yon jwenti jwenti oswa bou, epi yo mete ant de elektwòd yo roulo, roulo yo presyon soude ak wotasyon, kontinyèl oswa tanzantan ekipman pou pouvwa, fòme yon metòd kontinyèl soude rezistans.
Kouti soude yo ta dwe itilize soude yon kouti pi regilye, kondisyon ki nan estrikti a nan sele a, epesè plak nan menm bagay la tou nan 3mm sa yo.
3. soude bou
Bout soude se fè soude a sou tout sifas kontak soude rezistans metòd soude.
(1) rezistans bou soude
Rezistans bounda bough @ branch soudi se pou rasanble weldment a nan yon jwenti bounda bough @ branch, lè sa a, fen fas a se nan kontak sere ak itilize rezistans chalè chofe pou yon eta plastik, ak lè sa a seksyon an epi byen vit aplike tèt Forge fòs pou konplete metòd soudure. .
Soudi bou rezistans yo ta dwe itilize pou senp koup transvèsal, dyamèt oswa longè bò mwens pase 20mm ak kondisyon fòs yo pa twò wo.
(2) flash soude bou
Flash soude bou yo reyini nan jwenti bou, konekte ekipman pou pouvwa a, se konsa ke figi fen li piti piti fèmen nan reyalize kontak lokal, itilize nan chalè rezistans chalè pwen kontak sa yo, anba aksyon an nan gwo aktyèl, sa ki lakòz flash, se konsa ke metal la fen k ap fonn jouk nan fen yon pwofondè sèten nan sijè ki abòde lan yon tanperati Predetermined, pouvwa koupe ak byen vit aplike tèt la nan fòs la Forge ranpli metòd la soude.
Flash soude bon jan kalite jwenti se pi bon pase soude rezistans, pwopriyete yo mekanik nan soude a ak materyèl la baz se konparab, epi yo pa bezwen netwaye jwenti a anvan soude sifas la pre-soude.
Flash bou soude se souvan itilize nan soude nan soude enpòtan. Èske yo ka soude ak metal la menm, kapab tou soude metal diferan; ka soude 0.01mm fil, kapab tou soude 20000mm nan baton metal ak pwofil.

A178 ERW Steel tiyo
