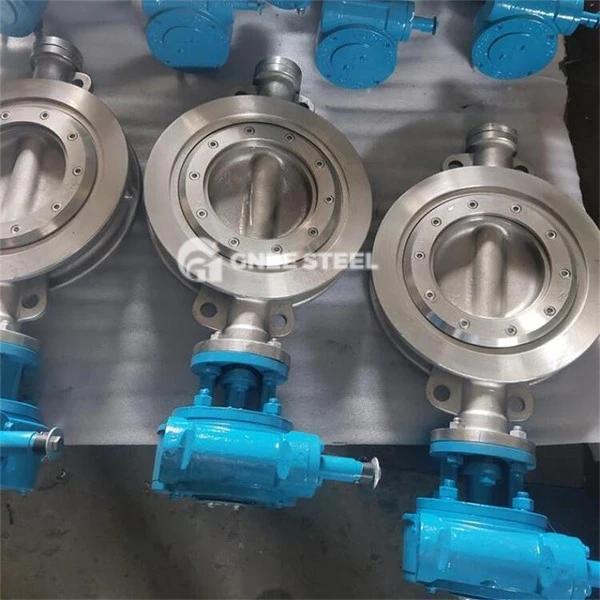

Wafer style papiyon tiyo



Valv papiyon wafer yo se tiyo komen tiyo endistriyèl, prensipalman itilize yo kontwole likid nan tuyaux. Konsepsyon kontra enfòmèl ant yo fè yo patikilyèman apwopriye pou aplikasyon pou kote espas ki limite oswa tiyo yo espace kout. Valv papiyon wafer konekte ant de èl tiyo lè l sèvi avèk boulon stud, fè enstalasyon ak antretyen relativman fasil.



K ap travay prensip nan valv la papiyon wafer

Lè actionneur a wotasyon tij la valv, disk la tache ak tij la wotasyon kòmsadwa. Lè disk la wotasyon pèpandikilè ak aks la tiyo, se valv la fèmen, bloke koule nan medyòm lan. Lè disk la wotasyon paralèl ak aks la tiyo, valv la se konplètman louvri, sa ki pèmèt mwayen an koule san pwoblèm. Pandan pwosesis ouvèti a, ang wotasyon disk la (0-90 degre) ka kontwole pou ajiste to koule a. Efè a poze sele ant disk la ak chèz la valv efektivman anpeche flit lè fèmen. Pèfòmans lan poze sele depann sou presizyon nan materyèl ak machining nan sifas la poze sele.



Avantaj ki genyen nan tiyo papiyon ki kalite wafer

• Estrikti kontra enfòmèl ant ak enstalasyon fleksib

Koneksyon an wafer mande pou pa gen okenn sipò bride adisyonèl epi yo ka dirèkteman entegre nan sistèm nan kanalizasyon, siyifikativman diminye konpleksite enstalasyon ak espas ekonomize.

Li se apwopriye pou aplikasyon pou ak espas fèmen oswa espas tiyo kout, tankou bati sistèm èkondisyone ak sistèm tretman dlo egou plant aere.

• Rapid ouvèti ak fèmti, operasyon fasil

Valv la papiyon ka konplètman louvri oswa fèmen ak yon wotasyon 90 degre nan disk la, ak yon tan deklanchman kout (tipikman mwens pase oswa egal a 9 segonn), fè li apwopriye pou aplikasyon pou ki mande rapid fèmen oswa règleman.

Operasyon manyèl se fasil, ak elektrik/konpwesyon ak aumatic sipòte automatisation aleka, amelyore vitès sistèm repons lan.

• Ekselan pèfòmans sele

Estrikti sele elastomerik: te fè nan materyèl tankou kawotchou nitril ak fluororubber, li opere nan yon seri tanperati nan -40 degre a 130 degre, reyisi yon bidirèksyonèl bul -prèv sele ak reyisi yon klas VI flit Rating.

Metal Estrikti Seal Hard: Apwopriye pou kondisyon wo-tanperati (jiska 425 degre), tankou kanal gaz elektrik gaz. Se sifas la sele byen ekipe a 0.01mm epi li gen yon lavi sèvis ki rive jiska 100,000 ouvèti ak fèmen sik.

• Fò rezistans korozyon ak nan yon pakèt domèn aplikasyon pou.

Kò valv la disponib nan asye kabòn, asye pur, fè ductile, ak lòt materyèl, adapte yo ak divès kalite medya (tankou dlo, vapè, lwil oliv, ak asid ak solisyon alkali).

Materyèl la poze sele gen yon seri rezistans tanperati nan -40 degre nan 425 degre, satisfè bezwen yo nan ba-a-wo tanperati kondisyon opere.

• Doub-fonksyon reglemante ak fèmen

Lè ekipe ak yon pozisyonè valv, li ka resevwa yon siyal 4-20mA jisteman kontwole ouvèti a disk, reyisi règleman pwopòsyonèl nan koule, presyon, ak lòt paramèt.

Apwopriye pou ba-presyon, gwo- ak medyòm-dyamèt tuyaux, li ofri kapasite koule segondè (segondè CV valè) ak gout presyon minim.

• Pri antretyen ki ba

Estrikti a senp pèmèt pou demonte fasil ak antretyen, diminye depans antretyen ak tan.

Se bag la sele elastik rekòmande yo dwe ranplase chak twa zan. Seals metal mande pou regilye descaling nan sifas la poze sele. Nan kondisyon opere wo-tanperati, grès yo ta dwe relubrike chak sis mwa.





• Nominal dyamèt DN25-DN2000
• Presyon nominal 0.1-2.5 MPa
• Tanperati opere: sele elastomerik: -40 degre a 130 degre; Sele metal: mwens pase oswa egal a 425 degre
• Medya ki aplikab: dlo, lè, vapè, lwil, asid ak solisyon alkali, elatriye.
• Pousantaj Flit: Satisfè GB/T13927-1992 Creole (Zewo Flit)
• Mòd kondwi: Manyèl, elektrik, Pneumatic, idwolik
• Siyal kontwòl: 4-20 Ma (modulation), ON/OFF (fèmen)
• Estrikti sele: sele elastomerik, sele metal, trip sele inik
