H Kalite Finned Tib

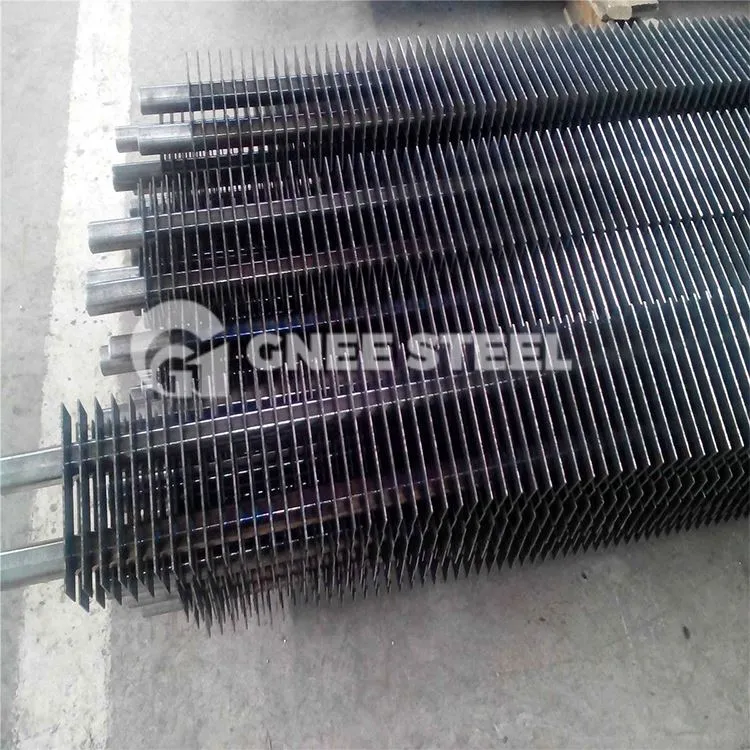

"H" kalite fin tib, ke yo rele tou "H" tip fin tib, ki rele tou tib papiyon, fèt pa soude de fèy asye ak ark nan mitan an simetrik tib limyè a yo fòme najwar (tib kòt). fin oswa papiyon), fòm devan an se byen tankou lèt "H", kidonk li rele "H" kalite tib fin.
Voye rechèch
Chat kounye a
Pwodwi Entwodiksyon

H-kalite tib finnedse tib ki mennen nan chalè andedan ekonomize chodyè yo. Yo rele yo tib finned H-type paske fòm yo sanble ak lèt ​​H. Tib finned yo plis divize an yon sèl H ak doub H kalite. Yo lajman itilize kòm eleman echanj chalè amelyore nan sistèm rekiperasyon chalè fatra gaz la nan chodyèr plant elektrik, chodyèr endistriyèl, au, ak plant pouvwa maren.



H-kalite materyèl tib finned ak gwosè:

Baz Tib OD (mm)

Epesè Tib Baz (mm)

Wotè fin

(mm)

Epesè fin (mm)

Ton Fin (mm)

25.4 mm ~ 50.8 mm

2.5 mm ~ 5.0 mm

50 mm ~ 100 mm

0.5 mm ~ 3.0 mm

5 mm ~ 25.4 mm

Materyèl Tib Baz

Fin Materyèl

Longè Tib (Mtr)

Kabòn Steel, Alloy Steel, Nerjaveèi, ND asye

Kabòn Steel, Alloy Steel, Nerjaveèi, ND asye

Mwens pase oswa egal a 15Mtrs



Materyèl fin estanda

ASME ASTM EN epesè fin tanperati fintip
SA1008   1.0338 (DC04) 0,8mm jiska 3,0mm max. 490 degre C
  A240 TP410S 1.4000 (X6Cr13) 0,8mm jiska 3,0mm max. 650 degre C
  A240 TP409 1.4512 (X2CrTi12) 0,8mm jiska 3,0mm max. 650 degre C
  A240 TP304 1.4301 (X5CrNi18-10) 0,8mm jiska 3,0mm max. 850 degre C
  A312 TP16L 1.4404 (X2CrNiMo17-12-2) 0,8mm jiska 3,0mm max. 850 degre C
  A312 TP316 Ti 1.4571 (X6CrNiMoTi17-12-2) 0,8mm jiska 3,0mm max. 850 degre C
  A312 TP310S 1.4845 (X8CrNi25-21) 0,8mm jiska 3,0mm max. 1000 degre C



Avantaj nan tib finn tip H:

1. Ekselan pèfòmans anti-mete. Mete a se sitou akòz enpak la ak efè koupe nan patikil sann sou tiyo a. Mete nan alantou tiyo a grav nan 300 degre soti nan liy orizontal la. Lè s1/d=s2/d=2, kantite mete isit la se 3 fwa valè mwayèn. fwa. Akòz chanjman nan direksyon airflow nan aranjman an repati, mete nan dezyèm ranje a grav. Lè sl/d=s2/d=2, mete dezyèm ranje a se de fwa premye ranje a. Apre sa, mete nan chak ranje se jeneralman 30% -40% pi wo pase sa yo ki nan premye ranje a. Aranjman sekans - aranjman ranje se menm jan ak aranjman dekole. Nan lavni an, tiyo yo nan chak ranje pral mete mwens akòz enpak la nan koule lè. Anba menm kondisyon yo, kantite lajan an mete nan pakèt tib nan liy se 3-4 fwa mwens pase sa yo ki nan pake tib repati. Vitès la mete tiyo se pwopòsyonèl ak koyefisyan inegalite vitès gaz lafimen KV3.33 ak koyefisyan inegalite konsantrasyon sann vole KU. Se sub-ekonomizeur nan tib finn ki gen fòm H ranje nan seri. Najwar yo ki gen fòm H divize espas ki la an plizyè ti zòn epi yo gen yon efè egalize koule sou koule lè a. Li diferan de sub-ekonomizeur nan tib plenn ak sub-ekonomize fin espiral ki ranje nan ranje dekale. Konpare ak ekonomize a ak sub-ekonomize fin longitudinal, anba menm lòt kondisyon yo, lavi a mete se 3-4 fwa pi long. Deflektè bò gaz lafimen pwoteje seksyon koud la.

2. Akimilasyon pousyè redwi, ak akimilasyon pousyè fèt sou bò dèyè ak bò van nan tiyo a. Aranjman an dekale nan tiyo yo fè li fasil pou tiyo yo dwe lave lwen epi gen mwens pousyè sou do a. Pou tiyo ranje nan seri, depi koule lè a pa fasil pou lave dèyè tiyo yo, tiyo yo ranje nan seri pral akimile plis pousyè pase nan ranje dekale. Najwar kalite "H" yo soude sou tou de bò tib la ki gen mwens chans akimile pousyè, ak koule lè a ap koule dwat san yo pa chanje direksyon koule lè a, kidonk najwar yo gen mwens chans akimile pousyè. Gen yon espas 4-10mm nan mitan najwar yo ki gen fòm "H", ki ka gide koule lè a pou netwaye pousyè ki akimile sou najwar tib yo. Paske ang helix nan najwar yo gide koule lè a chanje direksyon, tib la fin akimile pousyè grav. Li pa ka itilize pou ekonomize ki pa fòme akimilasyon pousyè ki lach.

3. Espas la se kontra enfòmèl ant ak pri a redwi. Gwoup la tiyo anpil konpakte epi wotè lafimen ke byen redwi. Pwa a an jeneral redwi anpil, diminye chaj la sou sistèm sispansyon an. Diminye ekonomize ak depans chodyè a an jeneral.

4. Diminye rezistans sou bò gaz la epi redwi depans fonksyònman ak envestisman nan fanatik bouyon pwovoke a.

5. Diminye jwenti soude ak amelyore fyab.
