Finned Tube Bundle|Finned Pipe Bundle

Pwodwi Deskripsyon

1. Ki sa ki se yon pake tib finned?

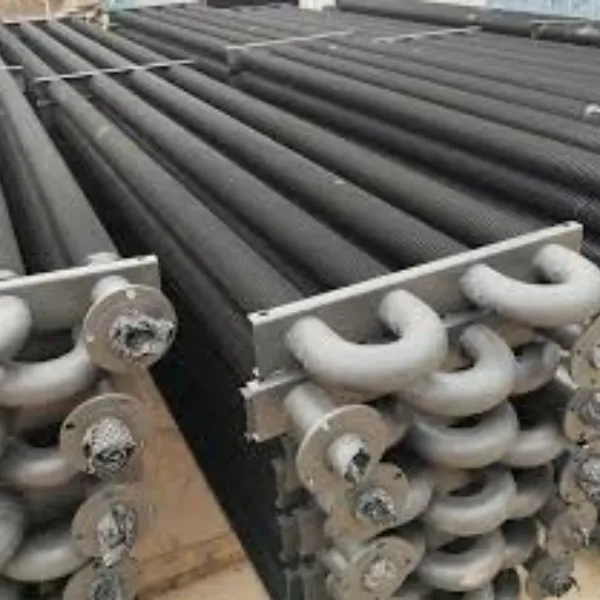

Pakèt tib finned ki konpoze de plizyè tib finned ranje dapre sèten règ yo rele pake tib finned. Yon echanjeur chalè tib finned ka konpoze de youn oswa plis pakèt tib finned.

2. Ki konpozisyon pakèt tib finned la?

Finned tib (tib miltip): eleman debaz nan transfè chalè.

Bwat tib (tèt) oswa plak tib: tèt la, koud oswa plak asye ki konekte de bout yo nan tib la fin.

Lè tib la finned konekte ak header la oswa fèy tib, espas ki la ant tib finned yo fiks, ak bwat la tib fòme yon kanal koule kontinyèl pou likid la nan tib la. Ankadreman: sipòte ak ranje tout pake a tib finned.

3. Finned tib pake aranjman?

Nan yon pakèt tib finned, seleksyon an nan aranjman tib fin enpòtan anpil. Gen de kalite aranjman: dekole ak sekans. Sa yo rele aranjman an dekale refere a aranjman an kwa nan tiyo nan direksyon koule lè a, pandan y ap aranjman nan liy refere a aranjman an sekans nan tiyo nan direksyon koule lè a.

Figi sa a refere a ke tib yo finned ak estrikti najwa diferan, tankou najwar rektangilè oswa najwar plak entegral (yo rele tou najwar plak), kapab tou divize an repati ak nan liy.

Flèch la nan figi a reprezante direksyon koule nan likid la deyò tiyo a, S1 reprezante espas tiyo transverse a, ak S2 reprezante espas tiyo longitudinal la.

Avantaj ak dezavantaj nan aranjman an-liy ak depale:

Aranjman sekans: lè likid la koule alantou deyò tiyo a, twoub la piti ak koyefisyan transfè chalè a ba, men avantaj la se ke rezistans a piti.

Ranje kwa: lè likid la koule alantou deyò tiyo a, li sijè a gwo twoub ak gwo koyefisyan transfè chalè, men dezavantaj la se ke rezistans a se gwo. Lè pa gen okenn restriksyon strik sou gout rezistans lan, yo ta dwe pito aranjman an dekale; Lè gout rezistans ki nesesè yo piti anpil, yo pral chwazi konplo aranjman sekans lan.

4. Fòm estriktirèl nan header tib finned

Si fòm aranjman nan pakèt tib finned (nan sekans oswa nan aranjman depale, ak seleksyon an nan espas tib) se sitou detèmine pa konsidere kondisyon yo transfè chalè nan likid la deyò tib la, Lè sa a, fòm nan ak estrikti nan bwat la tib yo se sitou. baze sou presyon ak kondisyon transfè chalè likid ki andedan tib la.

An jeneral, yo dwe swiv prensip sa yo:

(1) Si presyon likid la nan tiyo a relativman wo, yo jeneralman chwazi gwo tiyo wonn dyamèt la kòm header tiyo a. Pou egzanp, nan aplikasyon pou chofaj, prèske tout sèvi ak tib sikilè kòm bwat tib / header tib.

(2) Nan aplikasyon lè pi fre, se pito header tib kare.

Header tib kare a gen avantaj ke plizyè ranje nan tib fin ka konekte an menm tan an. Lè gen kondansasyon vapè nan tiyo a, yo mande yon gwo espas vapè, epi li nesesè pou konekte yon header tib ak plizyè ranje tiyo.

(3) Lè diferans tanperati ant inlet ak priz likid la nan tiyo a gwo, bwat tiyo a ka defòme akòz diferan ekspansyon tèmik bank tiyo a. Nan ka sa a, yo ta dwe itilize bwat tiyo kalite dekonpozisyon an.

(4) Eksepte pou premye ak dènye ranje pakèt tib, ki dwe konekte pa bwat tiyo korespondan, lòt ranje yo ta dwe konekte youn-a-youn pa koud.
