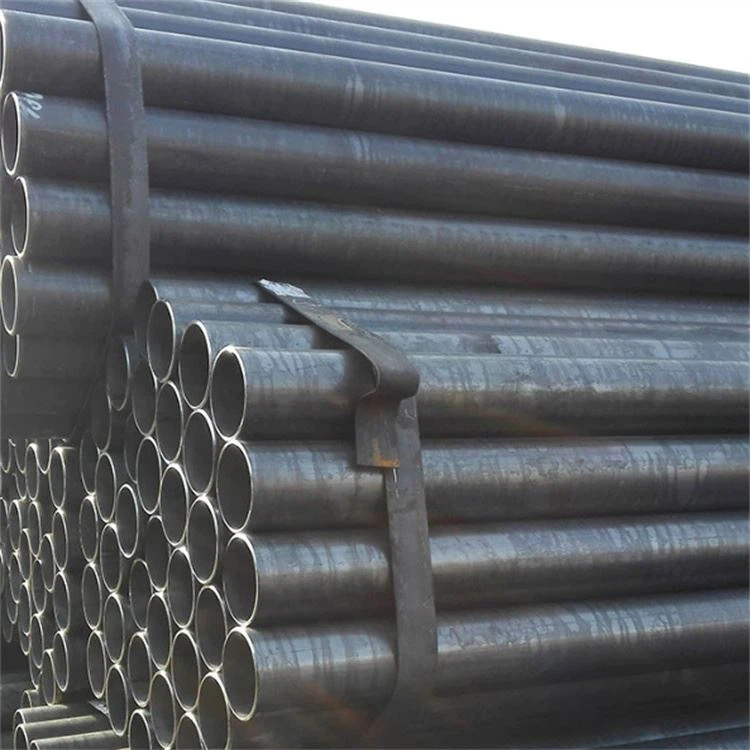

S275JR Dwat Couture Soude Tib

S275JR dwat kouti soude tib se yon Ewopeyen estriktirèl seksyon kre te fè soti nan EN 10025-2 S275JR asye ak sètifye kòm EN 10219 / EN 10210 S275JRH. Limit defini li yo se yon pwodiksyon minimòm 275 MPa ak yon +20 degre, 27 J enpak evalyasyon - lèt la se sa ki kenbe materyèl JR-klas nan estrikti tanperati anbyen ak pwen achtè a J0 oswa J2 lè tanperati sèvis la desann. Espesifye klas la pa tanperati sèvis, dimansyon seksyon an an milimèt (pa orè ASME), epi konfime edisyon estanda a sou lòd la.
Voye rechèch
Chat kounye a
Pwodwi Entwodiksyon

S275JR dwat kouti soude tibse yon seksyon kre estriktirèl Ewopeyen an ki fèt ak asye EN 10025-2 S275JR (materyèl non . 1.0044) ak apwovizyone kòmEN 10219 S275JRH(fòme frèt) oswaEN 10210 S275JRH(cho fini). Li bay yon pwodiksyon minimòm 275 MPa ak yon enpak Charpy 27 J nan +20 degre, sa ki fè li pri-efikas default pou ankadreman estriktirèl tanperati anbyen, kolòn, ak jeni jeneral.

Pwen spesifikasyon desizif la se non klas la:S275JRse asye a bobin oswa plak la te fè, pandan y apS275JRHse klas kre seksyon tib fini an sètifye - H a vle di seksyon kre. Yon kouti dwat (longitudinal) kouvri tou de wout ERW/HFW ak LSAW; se sa ki separe pwodui sa a ak tiyo espiral-soude (SSAW).

Nou bay tib S275JRH nan fòm wonn, kare, ak rektangilè, fen plen oswa bizote, ak galvanizasyon ak enspeksyon twazyèm pati ki disponib. Voye OD × miray, longè, ak estanda w pou resevwa yon sitasyon.



Espesifikasyon teknik

S275JRH kouti dwat soude tib - ranje pwodiksyon (GNEE)
Paramèt Kapasite
Baz asye / klas EN 10025-2 S275JR (1.0044); klas tib EN 10219 / EN 10210 S275JRH (1.0134)
Ranje ki fòme frèt (ERW/HFW, EN 10219) CHS OD 21.3–610 mm (½–24 pous); SHS 20 × 20-400 × 400 mm; RHS 40 × 20–500 × 300 mm; WT 1.5-20 mm
Plak ki fòme ranje (LSAW, EN 10210 / spesifikasyon pwojè) Pi gwo dyamèt, souvan 323.9-1626 mm OD pou itilizasyon estriktirèl ak anpile
Longè 6 m ak 12 m estanda; longè fiks oswa plizyè pou chak pwojè
Mi tolerans epesè ±10% (EN 10219); tolerans OD ± 1%
Tib fini Plain fen (PE), bizote fen (BE), oswa Threaded / Groove sou demann
Sifas / kouch Nwa (tankou woule), galvanised cho-plonje (HDG), pre-galvanize, oswa kouch anti-korozyon (3PE / epoksidik) si ou vle
Dwat Mwens pase oswa egal a 0.2% nan longè
Sètifikasyon EN 10204 3.1 sètifika moulen; enspeksyon twazyèm pati (SGS, BV, TÜV) ki disponib



Konpozisyon chimik

LaS275JR konpozisyon chimikanba a se limit EN 10025-2 analiz louch (maksimòm % sof si yo note). Chak eleman kontwole yon risk espesifik: kabòn ak CEV gouvène soudabilite ak bezwen pou prechofe, pandan y ap fosfò ak souf yo limite pou severite ak pwòpte.

EN 10025-2 S275JR kondisyon chimik (analiz louch, % max)
Eleman S275JR (mwens pase oswa egal a 40 mm) Remak
Kabòn (C) Mwens pase oswa egal a 0.21 0.22% pi wo pase 40 mm
Silisyòm (Si) Mwens pase oswa egal a 0.55 ki enpòtan pou galvanize
Manganèz (Mn) Mwens pase oswa egal a 1.50 kontribitè fòs
Fosfò (P) Mwens pase oswa egal a 0.035 severite / pwòpte
Souf (S) Mwens pase oswa egal a 0.035 severite / pwòpte
Azòt (N) Mwens pase oswa egal a 0.012 kontwòl grenn amann
Kwiv (Cu) Mwens pase oswa egal a 0.55 ekspoze atmosferik
CEV Mwens pase oswa egal a 0.40 Mwens pase oswa egal a 30 mm; 0.42 nan 40-150 mm



Pwopriyete mekanik

LaS275JR pwopriyete mekanikanba a yo se minimòm longitudinal soti nan EN 10025-2. Garanti aS275JR sede fòsetap desann kòm miray la epesisman - yon pyèj komen ap aplike valè a 275 MPa mens nan yon seksyon epè ak sou-estimasyon kapasite. Konfime valè pou epesè aktyèl ou nan sètifika a.

EN 10025-2 S275JR kondisyon mekanik (longitudinal, minimòm)
Pwopriyete Epesè Mwens pase oswa egal a 16 mm 16-40 mm 40-63 mm 63-100 mm 100-150 mm
Fòs sede ReH (MPa) 275 265 255 245 235
Fòs rupture Rm (MPa) 410–560 400–540
elongasyon A (%) 23 22 21 19 18
Enpak (Charpy V, 27 J) +20 degre (JR)
Estanda tès yo EN 10025-2:2019

Remak: valè elongasyon ki anwo yo se pou moso tès longitudinal plak ak seksyon; EN 10219 tib pwodwi a espesifye minimòm elongasyon pwòp li yo (tipikman pi gwo pase oswa egal a 20-22% depann sou epesè). Toujou li valè ki soti nan estanda tib ki gouvène livrezon an.



S275JR kont S275J0 kont S275J2

Nechèl tanperati enpak nan fanmi S275 (EN 10025-2)
Klas Tanperati enpak Min. Charpy (J) Dezoksidasyon Itilizasyon tipik
S275JR +20 degre 27 ka rimed / semi-touye anbyen, estrikti estatik
S275J0 0 degre 27 touye, Al Pi gran pase oswa egal a 0.020% tanpere / tou pre-jèl
S275J2 -20 degre 27 touye, Al Pi gran pase oswa egal a 0.020% klima frèt, chaj dinamik

Tout twa pataje menm fòs ak anvlòp chimi; sifiks la chanje sèlman tanperati enpak garanti a ak pratik dezoksidasyon an. JR se nivo asirans ki pi ba a, pa pi wo a.



Dwat Couture Weld: ERW vs LSAW

De wout longitudinal-soude pou S275JRH
Wout Konvnab gwosè Pwosesis
ERW / HFW OD jiska ~ 610 mm (24 pous), bobin-manje segondè-frekans rezistans soude nan bobin woule
LSAW pi gwo dyamèt, plak ki fòme JCOE / UOE peze-fren fòme nan plak, submerged-arc soude

Pou pi piti dyamèt pwodwi a se souvan bay lòd kòm yonS275JR ERW tiyo, pandan y ap pi gwo dyamèt yo apwovizyone kòm plak ki fòme LSAW. Tou de se kouti dwat (longitudinal) soude ak tou de pwodwi S275JRH satisfè EN 10219 oswa EN 10210. Chwa ki genyen antEN 10219 vs EN 10210depann de si wi ou non seksyon an frèt fòme oswa cho fini. Se wout la chwazi pa dyamèt ak epesè miray la; li pa chanje klas asye oswa valè mekanik yo.



Kontwòl Kalite ak Tès

Verifikasyon chimik.Analiz louch konfime C, Mn, P, S, N, ak CEV kont EN 10025-2 limit; sètifika moulen an (EN 10204 3.1) trase chalè a.

Tès mekanik.Tensile (sede ak fòs rupture) ak enpak Charpy nan +20 degre yo verifye dapre estanda baz-asye a; elongasyon tib pou chak EN 10219 / EN 10210.

Weld enspeksyon.Egzamen ultrasons oswa eddy-aktyèl soude longitudinal la, plis chèk dimansyon pou OD, miray, ak dwat.

Twazyèm pati enspeksyon.SGS, BV, oswa TÜV temwen ak lage yo disponib sou demann; sa a se yon opsyon achtè-espesifye, pa yon liy sètifika default.

hollow section test
structural tube test
carbon steel tube test



Voye OD ou oswa gwosè seksyon × epesè miray la, longè, klas (JR/J0/J2), estanda (EN 10219 oswa EN 10210), epi fini - ekip teknik nou an ap konfime spesifikasyon la epi retounen yon sitasyon ak tan plon.Kontakte GNEE jodi a.



Poukisa Sous S275JRH soti nan GNEE

Ranje seksyon konplè.Wonn (ERW rive 610 mm OD), kare, ak rektangilè S275JRH, plis LSAW ki fòme ak plak pou pi gwo dyamèt estriktirèl ak pil.

Konfòmite dokimante.EN 10204 3.1 sètifika moulen ak trasabilite chalè, ak CEV rapòte sou demann pou kalifikasyon pwosedi soude.

Fini fleksibilite.Nwa, galvanised cho-plonje, pre-galvanize, oswa kouvwi - apwovizyone nan estrateji korozyon pwojè a.

Sipò enspeksyon.SGS, BV, oswa TÜV twazyèm pati temwen ak lage ranje pou chak lòd.



FAQ

Ki sa ki JR vle di nan S275JR?

JR la vle di yon egzijans enèji enpak Charpy V-dan 27 J nan +20 degre (tanperati chanm). Nan fanmi EN 10025-2, J0 teste nan 0 degre ak J2 nan -20 degre, chak tou nan 27 J. JR se klas debaz tanperati anbyen-tanperati; li pa pote okenn garanti enpak anba zewo.



Èske S275JR apwopriye pou sèvis tanperati ki ba?

Nimewo S275JR sèlman garanti 27 J nan +20 degre epi pa gen okenn kondisyon enpak anba zewo. Pou sèvis alantou 0 degre presize S275J0, epi pou -20 degre presize S275J2. Pa sèvi ak materyèl JR-klas kote tanperati konsepsyon an ka tonbe anba lè w konjele.



Ki diferans ki genyen ant S275JR ak S275JRH?

S275JR se klas asye estriktirèl debaz anba EN 10025-2 (materyèl non . 1.0044). S275JRH se klas seksyon kre anba EN 10219-1 oswa EN 10210-1 (materyèl non . 1.0134); H a vle di seksyon kre. Yon tib ki pwodui nan bobin oswa plak S275JR deziyen S275JRH nan estanda tib la, pa S275JR.



Ki fòs sede S275JR?

Fòs sede minimòm lan se 275 MPa pou epesè jiska 16 mm. Li desann ak epesè: 265 MPa nan 16-40 mm, 255 MPa nan 40-63 mm, 245 MPa nan 63-80 mm, 235 MPa nan 80-100 mm, ak 225 MPa nan 100-150 mm.



Ki diferans ki genyen ant ERW ak LSAW pou tib S275JR?

Tou de se kouti dwat (longitudinal) soude ak tou de distenge tib la ak espiral (SSAW) soude. ERW/HFW fèt ak bobin epi li ekonomik jiska apeprè 610 mm (24 pous) dyamèt deyò. LSAW se plak ki fòme (JCOE oswa UOE) epi li kouvri pi gwo dyamèt. Se chwa a kondwi pa dyamèt ak epesè miray, pa pa yon klas asye diferan.



Èske S275JR soude tib ka galvanize cho-plonje?

Wi. Galvanizasyon cho-plonje se yon fini komen pou seksyon kre estriktirèl S275JRH. Chimi debaz la - kabòn jiska 0.21% ak Silisyòm jiska 0.55% - se konpatib ak pratik galvanizasyon nòmal. Konfime kontwòl Silisyòm si yo espesifye yon kouch epè, briyan.



Ki klas ekivalan S275JR?

Ekivalan apwoksimatif gen ladan ASTM A36 (sede sou 250 MPa, apeprè 9% pi ba, kidonk pa yon ranplasan ki an sekirite anba), DIN 17100 St 44-2, NFA 35-501 E 28-2, BS 4360 43B, ak ISO 630-2 S275B/S2. Vrè ekivalans dwe konfime kont estanda pwojè aplikab la.



Èske S275JR se yon tib presyon oswa chofaj?

No S275JR / S275JRH se yon seksyon kre estriktirèl, pa yon tib presyon-bi. Pa presize li pou transmisyon likid, chodyè, oswa sèvis liy tiyo - sa yo rele pou EN 10217, EN 10216, oswa API 5L respektivman. S275JRH fèt pou estrikti soude, boulon, ak rivete.
