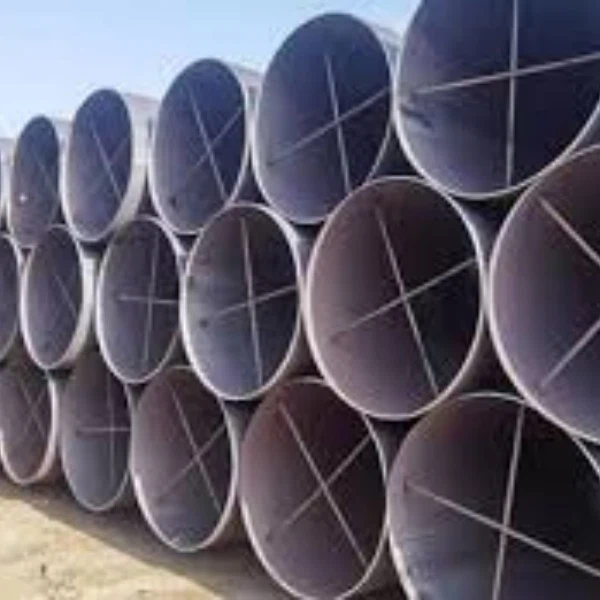

L450 Steel soude tiyo

API 5L X65 Klasifikasyon

Tou depan de nivo PSL ak kondisyon livrezon, X65 ka klase jan sa a:

PSL1: X65 (L450);

PSL2: X65Q (L450Q) ak X65M (L450M);

Yo nan lòd yo fè fas ak kondisyon ki piman bouk nan lanmè (O) ak anviwònman sèvis tounen (S), estanda API 5L PSL2 la gen kondisyon espesyal pou tou de anviwònman yo. Kondisyon sa yo endike lè yo ajoute yon lèt espesifik nan klas tiyo a.

Sèvis lanmè PSL2 tiyo:X65QO (l450QO) oswa X65MO (L450MO);

Sour sèvis PSL2 tiyo:X65QS (L450QS) oswa X65MS (L450MS).

Kondisyon livrezon

Siyifikasyon Q ak M

PouSAW( Submerged Arc Soude) oswaBÈF(Konbinezon soude tiyo), Q ak M nan estati livrezon API 5L PSL2 koresponn ak pwosesis fabrikasyon sa yo respektivman.

Pwosesis Faktori API 5L X65

X65tiyo yo ka pwodwi atravè yon varyete de pwosesis fabrikasyon adapte nan yon pakèt aplikasyon jeni.

SAWL(LSAW) se ideyal pou pwodiksyon gwo-dyamèt, tib-ranpa epè ak dyamèt ki depase 660 mm, espesyalman nan pwen an pri kote li ofri yon avantaj pri sou tib san pwoblèm.

LSAWse tou souvan refere li kòmDSAWpaske nan pwosesis la soude doub-sided yo itilize nan pwosesis la soude. Li enpòtan sonje ke DSAW refere a teknik la soude epi li pa espesyalman refere a fòm oswa direksyon soude a. Li kapab swa yon kouti dwat oswa yon kouti espiral.

Kalite fen tiyo pou API 5L X65

PSL1 Steel tiyo Fen: Belled fen oswa Plain fen;

PSL2 Steel tiyo Fen: Plain fen;

Pou pwent tiyo plennkondisyon sa yo ta dwe swiv:

Fè fas a bout t Mwens pase oswa egal a 3.2 mm (0.125 pous) tiyo pwent plat dwe koupe kare.

Tib fen ki gen t > 3.2 mm (0.125 pous) dwe bizote pou soude. Ang bizote a ta dwe 30-35 degre epi lajè figi rasin bizo a ta dwe 0.8 - 2.4 mm (0.031 - 0. 093 pous).

API 5L X65 konpozisyon chimik

Konpozisyon chimik PSL1 ak PSL2 tiyo asye t > 25.0 mm (0.984 nan) dwe detèmine pa akò.

Konpozisyon chimik pou tiyo PSL 1 ki gen t mwens pase oswa egal a 25.0 mm (0.984 pous.)

Konpozisyon chimik pou tiyo PSL 2 ak t mwens pase oswa egal a 25.0 mm (0.984 pous.)

Pou pwodwi tiyo asye PSL2 analize ak yonkontni kabòn nan mwens pase oswa egal a 0.12%, ekivalan kabòn CE_pcmka kalkile lè l sèvi avèk fòmil sa a:

CE_pcm= C + Si/30 + Mn/20 + Cu/20 + Ni/60 + Cr/20 + Mo/15 + V /15 + 5B

Pou pwodwi tiyo asye PSL2 analize ak yonkontni kabòn > 0.12%, ekivalan kabòn CE_llwka kalkile lè l sèvi avèk fòmil ki anba a:

CE_llw= C + Mn/6 + (Cr + Mo + V)/5 + (Ni +Cu)/15

API 5L X65 Pwopriyete mekanik

Pwopriyete Tensile

Tès Tensile pèmèt pou detèminasyon an nan pwopriyete kle nan materyèl X65, ki gen ladansede fòs, fòs rupture, epielongasyon.

PSL1 X65 Pwopriyete Tensile

PSL2 X65 Pwopriyete Tensile

Remak: Kondisyon yo detaye nan API 5L X52, ki ka wè si sa nesesè.

Lòt Eksperyans mekanik

Pwogram tès sa a aplike aSAW kalite tiyo. Pou lòt kalite tiyo, gade Tablo 17 ak 18 nan API 5L.

Weld gid koube tès;

Fwad-fòme tès dite tiyo soude;

Macro enspeksyon nan kouti a soude;

epi sèlman pou tiyo asye PSL2: tès enpak CVN ak tès DWT.

Tès idrostatik

Tan tès la

Tout gwosè tib asye san pwoblèm ak soude ak D mwens pase oswa egal a 457 mm (18 pous):tan tès Pi gran pase oswa egal a 5s;

Tiyo asye soude D > 457 mm (18 pous):tan tès la Pi gran oswa egal a 10s.

Frekans eksperimantal

Chak tiyo asye.

Tès presyon

Presyon tès idrostatik P nan atiyo asye plenn-fenka kalkile lè l sèvi avèk fòmil la.

P=2St/D

Sse estrès baskètbòl la. valè a egal a fòs pwodiksyon minimòm espesifye nan pousantaj la tiyo asye, nan MPa (psi);

tse epesè miray espesifye, eksprime an milimèt (pous);

Dse dyamèt deyò espesifye, eksprime an milimèt (pous).

Enspeksyon nondestructive

Pou tib SAW, de metòd,UT(tès ultrason) oswaRT(tès radyografi), yo anjeneral yo itilize.

ET(tès elektwomayetik) pa aplikab pou tib SAW.

Kouture soude sou tiyo soude ki gen klas ki pi gran pase oswa egal a L210/A ak dyamèt ki pi gran pase oswa egal a 60.3 mm (2.375 pous) dwe enspekte san destriktif pou epesè ak longè konplè (100 %) jan sa espesifye.

UT egzamen ki pa destriktif

RT egzamen ki pa destriktif
