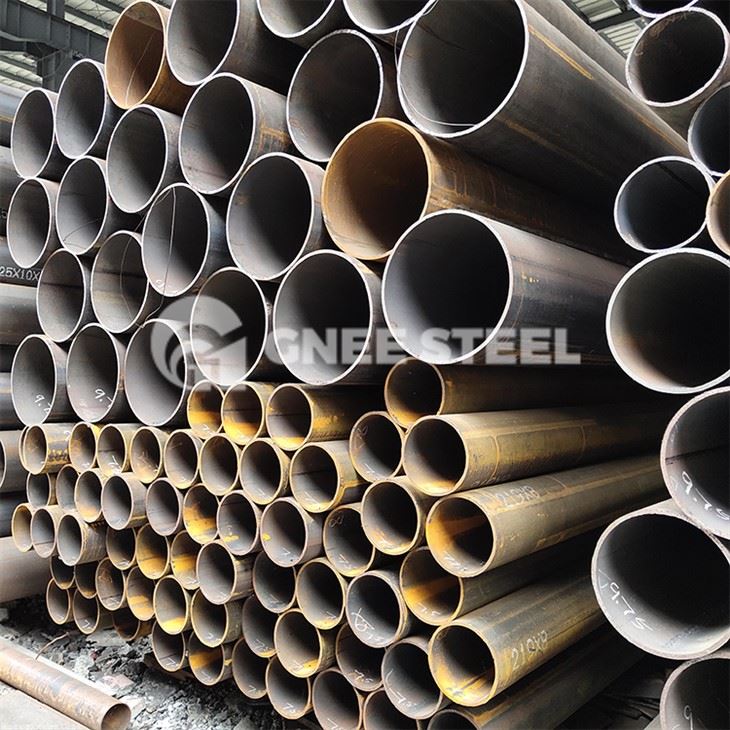

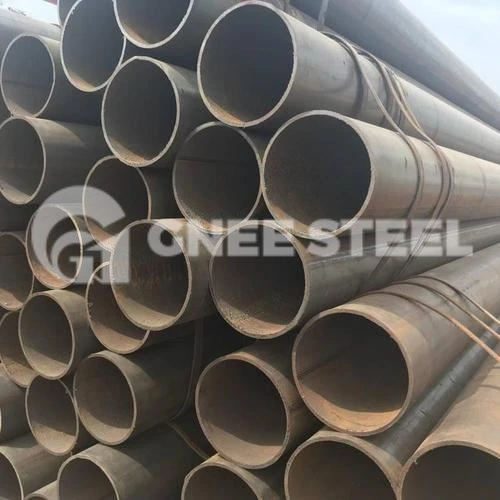

P355NH Steel soude tiyo
P355NH asye soude tiyose yon tib presyon nòmalize, soude amann -segondè EN 10217-3 (nimewo materyèl 1.0565) ak yon pwodiksyon minimòm 355 MPa ak yon ranje 490-630 MPa. Karakteristik defini li - "H" - se yon tabulasyon ki wo -tanperati prèv fòs soti nan 100 degre a 400 degre (304 MPa desann nan 167 MPa nan pwodiksyon an), kidonk yon klas spans sèvis anbyen ak ekipman presyon chofe. Espesifye li ak 100% NDE soude ak enpak Charpy nan -20 degre.
Woule, soude tiyo asye selon DIN EN 10217-3, nan vèsyon an ak koud soude nòmalize (NW), konplètman nòmalize (NP) oswa nòmalize woule oswa detire cho redwi (NR), nan dimansyon wonn.
Lèt kapital la P vle di estrès konpresiv, NH la endike materyèl la kòm apwopriye pou pi wo tanperati. Tiyo dapre estanda sa a yo tipikman elektrik oswa submerged arc soude. Aplikasyon komen pou materyèl sa a se estrès konpresiv nan tanperati ki wo ak kondisyon modere, tankou nan veso presyon oswa chodyè. Pwopriyete yo soude bon fè li posib yo sèvi ak li nan konstriksyon soude.
Tiyo a te fè soti nan cho -woule amann-tire grenn jaden ak yon chimi kabòn-manganèz kontwole plis rafine mikwo-alyaj grenn (Nb, V, Ti, Al), bay bon soudabilite san tretman chalè woutin post-soude sou mi ki pi mens. Li se klas presyon workhorse lè konsepsyon an fè referans ak estrès admisib pi wo pase tanperati anbyen.
Nou bay tiyo P355NH soude nan dyamèt deyò soti nan 21.3 mm a 610 mm (½"-24"), epesè miray 2.0-40.0 mm, ak longè jiska 24 m, ak pwent plenn, bizote oswa fil ak sètifika EN 10204 3.1 oswa 3.2; enspeksyon twazyèm pati (SGS, BV, TÜV) disponib.
Espesifikasyon teknik
| Paramèt | Kapasite |
|---|---|
| Estanda | EN 10217 -3:2019 (soude tib presyon grenn amann); san pwoblèm kontrepati EN 10216-3:2014 |
| Klas / materyèl non. | P355NH / 1.0565 |
| Dyamèt deyò | 21.3-610 mm (½"-24"); pi gwo dyamèt sou demann SAW |
| Epesè miray la | 2.0-40.0 mm (0.079"-1.575") |
| Longè | Jiska 24 m; longè koupe o aza oswa fiks |
| Metòd soude | ERW/HFW longitudinal; SAW pou gwo dyamèt |
| Kondisyon livrezon | Nòmalize - NP (normalize totalman), NW (soude nòmalize), oswa NR (normalize woule) |
| Fini | Plain, bizote, oswa fil |
| Kategori tès la | TC1 (estanda) oswa TC2 (ak soude obligatwa-koud UT) |
| Sifas / kouch | Bare, vèni, Jadendanfan, galvanised, FBE oswa 3LPE sou demann |
| Sètifikasyon | EN 10204 3.1 oswa 3.2; enspeksyon twazyèm pati (SGS, BV, TÜV) ki disponib |
Konpozisyon chimik
| Eleman | P355NH | Remak |
|---|---|---|
| Kabòn (C) | 0.20 | Limite -tib soude pa EN 10217-3 (plak EN 10028-3 se 0.18) |
| Silisyòm (Si) | 0.50 | Dezoksidasyon |
| Manganèz (Mn) | 0.90–1.65 | +0.05% Mn pèmèt pou chak 0.01% C anba a maksimòm, jiska 1.70% |
| Fosfò (P) | 0.025 | Kenbe ba pou severite |
| Souf (S) | 0.020 | Low S ede soudabilite ak severite |
| total aliminyòm (Al) | 0.020 min | Rafineman grenn |
| Niobyòm (Nb) | 0.05 | Mikwo-raffinage grenn alyaj; Nb+Ti+V Mwens pase oswa egal a 0.12 |
| Vanadyòm (V) | 0.10 | |
| Titàn (Ti) | 0.04 | |
| Kwòm (Cr) | 0.30 | Alyaj rezidyèl / opsyonèl |
| Nikèl (Ni) | 0.50 | |
| Molybdène (Mo) | 0.08 | |
| Kwiv (Cu) | 0.30 | |
| Azòt (N) | 0.020 |
Chak eleman kontwole jere yon risk espesifik: ba C ak ba S pwoteje soudabilite, Al / Nb / V / Ti fèmen nan yon grenn amann pou severite, ak limit sere P / S anpeche ka zo kase frajil. Règ echanj C-Mn-la pèmèt mills byen-mete fòs nan gwoup espesifye a.
Pwopriyete mekanik (tanperati chanm, nòmalize)
| Epesè miray (mm) | Sede Rp0.2 min (MPa) | Tensile Rm (MPa) | Elongasyon A min (%) |
|---|---|---|---|
| Mwens pase oswa egal a 16 | 355 | 490–630 | 22 |
| > 16 – 40 | 345 | 490–630 | 22 |
| > 40 – 63 | 335 | 490–630 | 22 |
| > 63 – 100 | 315 | 470–610 | 21 |
| > 100 – 120 | 305 | 460–600 | 21 |
| > 120 – 150 | 295 | 450–590 | 21 |
Charpy V-enpak:40 J longitudinal / 27 J transversal nan -20 degre. Remake byen ranje a tansyon se490-630 MPa- kèk fèy done founisè bay lis 650 MPa pou mi trè mens, men 490–630 MPa se seri estanda espesifye a. Yo mezire elongasyon sou echantiyon pwopòsyonèl estanda a.
Ove -Prèv Tanperati Fòs - "H" valè yo
| 100 degre | 150 degre | 200 degre | 250 degre | 300 degre | 350 degre | 400 degre |
|---|---|---|---|---|---|---|
| 304 | 284 | 255 | 235 | 216 | 196 | 167 |
Valè sa yo se sa ki fè distenksyon ant P355NH ak P355N. Yon konsepsyon ki refere li a 300 degre dwe itilize 216 MPa, pa anbyen 355 MPa - lè l sèvi avèk nimewo tanperati chanm-nan tanperati a depase estrès akseptab pa apeprè 64%. Tablo a sispann nan 400 degre; pi wo a, presize P355GH oswa yon lòt klas tanperati ki wo.
P355N / NH / NL1 / NL2 - chwazi bon klas tanperati a
| Klas | Lèt siyifikasyon | Enpak (min) | O{0}}valè konsepsyon tanperati ki wo? | Sèvis |
|---|---|---|---|---|
| P355N | Nòmalize, anbyen | -20 degre ki kalifye (konsepsyon anbyen) | Non | Tanperati -anbyen |
| P355NH | Nòmalize, tanperati ki wo | -20 degre (40 JL / 27 JT) | Wi - 100–400 degre | Nòmal + tanperati ki wo a ~ 400 degre |
| P355NL1 | Nòmalize, tanperati ki ba 1 | -40 degre | Non | Devwa -tanperati ba |
| P355NL2 | Nòmalize, tanperati ki ba 2 | -50 degre | Non | Kriyojenik / lanmè |
Chwazi pa tanperati ki pi ba ak pi wo eleman an pral wè. P355NH se sèlman youn nan kat yo ki pote tou fòs konsepsyon tanperati ki wo -; klas NL yo fè echanj sa yo pou yo ka pi solid -tanperati ba.
Avantaj
Valè komèsyal P355NH soti nan pwopriyete mezirab, pa adjektif.
Mi mens pase klas ki pi ba yo.Yon rannman 355 MPa (vs 235-265 MPa klas) pèmèt menm evalyasyon presyon an satisfè ak mwens miray, koupe pwa ak pri sipò.
Soudab san woutin PWHT.Fine -chimi nòmalize grenn (CEV max ~ 0.43) kenbe prechofe modès sou seksyon ki pi mens, diminye orè fabwikasyon yo.
-20 degre severite bati nan.Yon garanti 40 J longitudinal / 27 J transvèsal nan -20 degre kouvri klima frèt modere san yo pa desann nan yon klas devwe tanperati ba -.
Mete anbyen jiska ~ 400 degre.Paske tab konsepsyon tanperati ki wo -se yon pati nan klas la, yon materyèl kouvri ekipman chofe ke yon chanm-klas tanperati pa t 'kapab.
Pri-efikas kont san pwoblèm.ERW/HFW soude P355NH ak plen soude NDE satisfè pifò konsepsyon presyon estasyonè nan pi ba pri pase tib san pwoblèm EN 10216-3.
Aplikasyon
P355NH yo chwazi nenpòt kote medya presyon yo okipe nan tanperati ki pi wo a anbyen men anba apeprè 400 degre, epi kote yo mande bon soudabilite ak -20 degre severite tou.
Veso presyon ak esfè depo
Faktori petwochimik ak gaz-manyen yo sèvi ak P355NH pou réacteurs, séparateurs ak gwo-depo presyon kote miray la dwe kenbe fòs anba tanperati ki elve.
Chodyèr, tèt vapè ak echanjeur chalè
Nan jenerasyon pouvwa ak plant pwosesis, P355NH pote vapè ak likid pwosesis cho; valè ki wo -tanperati Rp0.2 li yo alimante tab estrès ki pèmèt kòd konsepsyon an dirèkteman.
Endistriyèl presyon tiyo
Pwosesis-tuyo plant yo, sistèm lè konprese-, HVAC ak distri{2}}liy chofaj distri yo itilize tiyo P355NH soude kote presyon ak tanperati modere coexist ak fabwikasyon pa soude.
Transmisyon ak distribisyon gaz presyon wo-
Tiyo Longitudinal ERW/HFW P355NH sèvi liy gaz sou rivaj ak kanalizasyon plant; 100% soude-koud NDE fè kouti longitudinal la yon karakteristik kontwole, enspekte olye ke yon responsablite.
Pwoteksyon dife ak manm presyon estriktirèl
Prensipal awozwa ak gwo -presyon fòs-ki gen eleman estriktirèl yo benefisye de konbinezon pwodiksyon 355 MPa ak solid-grain fin a pri modere.
Kontwòl Kalite ak Tès
Chimi.Analiz louch ak analiz pwodwi kont EN 10217-3 limit, ak echanj C-Mn aplike kote ki enpòtan.
Mekanik.Tanperati chanm-tanperati a ak transvèsal/longitudinal Charpy nan -20 degre verifye rannman, rupture ak solidite.
Weld entegrite.100% soude - kouti ultrasons (EN ISO 10893-10, tipikman Φ3.2 mm FBH sansiblite) oswa egzamen radyografi; tès idrostatik oswa altènatif NDE apwouve.
Duktilite atravè soude a.Tès aplati oswa koube konfime zòn soude a defòme ak metal debaz la.
Dimansyon & vizyèl.Tcheke dapre EN 10246; make ak trasabilite nan chalè a ak sètifika.
Si ou vle yon twazyèm pati.SGS, BV oswa TÜV temwen ak EN 10204 3.2 pwoblèm pou pwojè kritik oswa reglemante.
Konsènan GNEE
GNEE espesyalize nan pwodiksyon API 5L tiyo liy soude e li gen anpil ane eksperyans nan pwodwi API 5L kabòn asye tiyo soude. Nou bay bon jan kalite segondè, pri ki ba men pi bon sèvis la. Se poutèt sa, kliyan ekspòtasyon aktyèl nou yo nan seri API 5L soude Longitudinal submerged arc soude tiyo kouvri Kowet, Arabi Saoudit, Omàn, Emira Arab Ini, Singapore, Malezi, Endonezi, Kore di Sid, Chili, Perou, Ostrali, Nijerya, Angola ak lòt peyi yo ak rejyon yo. Si ou bezwen li ou ka kontakte nou nenpòt ki lè, nou pral ba ou ak pwodwi ou bezwen yo pi vit ke posib.
- Kontwòl spesifikasyon konplè.TC1 oswa TC2, kondisyon nòmal, pwent ak kouch yo tout configurable pou chak lòd, ak EN 10204 3.1/3.2 ak enspeksyon twazyèm-pati.
- Sipò teknik.Ekip nou an konfime klas, klas tanperati ak nivo enspeksyon kont kòd konsepsyon ou anvan chajman, epi retounen yon sitasyon ak tan plon nan lespas 24 èdtan.
P355NH Steel Welded Pipe Suppliers-GNEE Ekip
Kliyan GNEE
GNEE Egzibisyon
Tès ak enspeksyon
Anbalaj ak anbake
Voye estanda ou ak klas (EN 10217-3 P355NH), dimansyon, kategori tès, ak pò destinasyon - ekip teknik nou an ap konfime spesifikasyon an epi retounen yon sitasyon ak tan plon nan 24 èdtan.
Mande yon P355NH Steel Welded Pipe Quote
FAQ
Ki sa ki P355NH vle di?
P=asye pou rezon presyon; 355=355 MPa fòs sede minimòm; N=nòmalize (kondisyon livrezon); H=apwopriye pou sèvis tanperati ki wo/wo -. "H" a se lèt ki defini: P355NH pote fòs prèv tabulasyon nan 100-400 degre ke tanperati anbyen -klas P355N a pa genyen.
Ki diferans ki genyen ant P355N ak P355NH?
Tou de se nòmalize amann -aye ki gen 355 MPa ak yon enpak -20 degre. P355NH anplis bay valè konsepsyon tanperati ki wo -(Rp0.2 soti nan 304 MPa nan 100 degre jiska 167 MPa nan 400 degre), kidonk li se klas pou presize lè kòd konsepsyon an referans ak estrès admisib pi wo a anbyen. P355N se klas konsepsyon tanperati anbyen-san tab tanperati ki wo-.
Ki ranje tanperati P355NH soude tiyo ka okipe?
P355NH kalifye pou sèvis soti nan apeprè -20 degre (Charpy 40 J Longitudinal / 27 J transvèsal) jiska apeprè 400 degre, kote tab estanda a ki wo -tanperati -fòs yo aplike. Pi wo pase ~ 400 degre , presize P355GH oswa yon lòt klas tanperati ki wo -; anba a -20 degre, ale nan P355NL1 (-40 degre) oswa P355NL2 (-50 degre).
Èske P355NH menm jan ak S355J2?
No S355J2 fè pati EN 10025 (asye estriktirèl) epi li pa yon klas presyon-tib. Pou aplikasyon pou presyon ki bezwen fòs ak severite S355J2, klas EN 10217-3 teknikman kòrèk la se P355NH. Gen kèk tib ki sètifye doub pou satisfè tou EN 10219 S355J2H pou itilizasyon estriktirèl, men spesifikasyon presyon an dwe li P355NH.
Ki sa ki sede ak fòs rupture nan P355NH?
Fòs sede minimòm (Rp0.2) se 355 MPa pou epesè miray jiska 16 mm, desann nan 295 MPa nan 120-150 mm. Fòs rupture (Rm) se 490-630 MPa pou seksyon jiska 63 mm. Enèji enpak se 40 J longitudinal / 27 J transverse nan -20 degre.
Èske P355NH soude tiyo ka ranplase tiyo san pwoblèm?
Pou pifò sèvis presyon estasyonè kote yon soude longitudinal ERW/HFW ak 100% soude-NDE (UT oswa RT) satisfè konsepsyon an, wi - P355NH tiyo soude se yon altènatif pri-efikas san pwoblèm. San pwoblèm (EN 10216-3) toujou pi pito pou devwa siklik / fatig trè wo oswa kote spesifikasyon la entèdi yon soude longitudinal.
Ki tès ak enspeksyon soude ki obligatwa pou EN 10217-3 P355NH?
Analiz chimik, tanperati chanm -tanperati, Charpy V-dan nan -20 degre, 100% soude- NDT kouti (ultrasonik pou chak EN ISO 10893-10 oswa radyografi), tès idrostatik oswa altènatif NDE apwouve, plati / koube, ak enspeksyon ultrasons obligatwa pou chak dimansyon / vizyèl. egzamen soude a soude; TC1 pa fè sa.
Ki sa ki ASTM oswa ekivalan US nan P355NH?
Deziyasyon Etazini ki pi pre a se ASTM A662 Klas C. Gen kèk tib ki gen doub -sètifye nan EN 10219 S355J2H pou itilizasyon estriktirèl. Pou akizisyon, toujou endike klas EN 10217-3 P355NH ak kategori tès olye ke konte sou yon "ekivalan" pou kont li, paske kondisyon enpak ak enspeksyon diferan pa estanda.
